Почему коленчатый вал Volvo считается одной из самых надежных деталей двигателя?

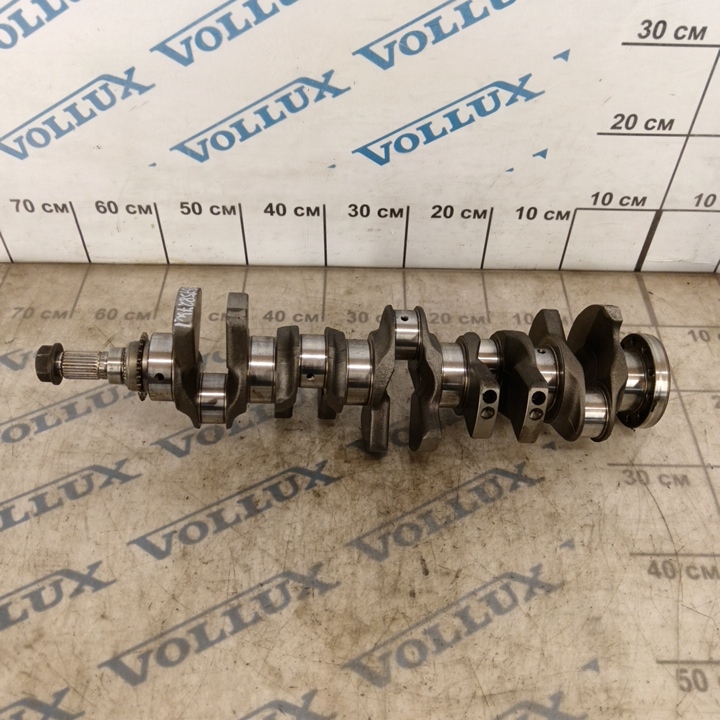

Коленчатый вал двигателей Volvo Drive-E изготовлен из кованой стали. Поверхности подшипниковых шеек прошли индукционную закалку. Диаметр коренных шеек — 60 мм, количество коренных опор — пять. Такая конструкция равномерно распределяет нагрузки и снижает вибрации.
Из чего состоит кривошипно-шатунный механизм Volvo?
Основные элементы — коленчатый вал, шатуны, поршневая группа, вкладыши и маховик. В каталогах Volvo узел обозначается как crank mechanism. Помимо перечисленных деталей, сюда входят гибкая пластина flexplate, болты и упорные шайбы.
Коленчатый вал воспринимает усилия от шатунов и преобразует возвратно-поступательное движение поршней во вращательное. Шатун передает усилие от поршня к валу. Вкладыши служат подшипниками скольжения и снижают трение между шейками и постелями блока.
Как устроен коленчатый вал Drive-E?
Унификация — ключевая особенность архитектуры Drive-E. Один и тот же коленчатый вал применяется и в бензиновых, и в дизельных вариантах. Различаются лишь поршни и шатуны. При поиске контрактной детали достаточно ориентироваться на семейство двигателей, а не на конкретную модификацию.
Вал имеет пять коренных опор. В задней опоре предусмотрено упорное полукольцо. Оно ограничивает осевое перемещение. Если осевой люфт превышает допуск, появляются стуки и ускоренный износ вкладышей.
Почему шатуны Volvo нельзя перепутать?
Шатуны выполнены по разрывной технологии. Поверхность сопряжения крышки и шатуна не обрабатывается механически, а образуется по линии разлома. Это обеспечивает точное совпадение микрорельефа при сборке.
При неправильной установке крышки структура разлома повреждается. Шатун подлежит замене. Установить крышку на другой шатун невозможно — каждая пара уникальна.
Для грузового двигателя D13 шатун имеет следующие параметры. Диаметр нижней головки — 58 мм. Наружный диаметр — 103,83 мм. Длина — 267,53 мм. Ширина нижней головки — 56,7 мм. Форма трапециевидная. Технология разрывная. Предусмотрена бронзовая втулка.
Какие подшипники применяются в двигателях Volvo?
Подшипники коленчатого вала имеют стальную основу с мягким покрытием. Используется баббит или медно-свинцовый сплав. Вкладыши располагаются между шейками вала и блоком цилиндров.
Мягкое покрытие выполняет функцию приработки. Оно принимает на себя микронеровности и защищает шейку от задиров. При провороте вкладыша покрытие разрушается, но коленчатый вал часто остается пригодным к дальнейшему использованию.
Технические параметры двигателя B4204T
Для двигателя B4204T объемом 1,984 см³ диаметр цилиндра — 83,00 мм, ход поршня — 90,00 мм. Это рядный четырехцилиндровый турбированный бензиновый двигатель.
Ход поршня 90 мм при диаметре цилиндра 83 мм означает, что двигатель длинноходный. Такая геометрия смещает кривую крутящего момента в сторону низких оборотов. Владелец получает уверенный разгон без высоких оборотов.
Какие каталожные номера используются для подбора?
Оригинальные каталожные номера компонентов кривошипно-шатунного механизма Volvo включают несколько позиций. Шатун — 1270483, 31251468, 31460657, 30725853, 8631505. Коленчатый вал — 8653654, 9465780. Коренной подшипник — 31316104, 31316452.
С чем связаны известные проблемы механизма?
Для двигателя TD1006 была характерна проблема преждевременного износа распределительного вала. В двигателе TD100B она полностью устранена за счет установки нового распределительного вала. При подборе деталей для TD100B можно не опасаться повторения проблемы.
Для двигателя V90 2022 года с дизелем зафиксированы случаи ошибки «значения опорного сигнала коленчатого вала относительно распределительного вала». Причиной являлся датчик коленчатого вала. Сам механизм при этом оставался исправным.
Что значат эти термины
OEM — оригинальный номер производителя. Для Volvo это артикул, присвоенный детали на заводе. Позволяет однозначно идентифицировать компонент при заказе.
Контрактная деталь — бывшая в эксплуатации запчасть, снятая с другого автомобиля. Проходит дефектовку перед продажей. Позволяет сэкономить без потери качества, если состояние подтверждено.
Разрывная технология — метод изготовления шатуна, при котором крышка отламывается от тела по заранее ослабленному сечению. Обеспечивает идеальное сопряжение без дополнительной обработки.
Вопросы и ответы
Можно ли установить шатун от бензинового двигателя на дизельный?
В архитектуре Drive-E коленчатые валы унифицированы, но шатуны и поршни различаются. Для дизельного двигателя применяются свои шатуны, рассчитанные на более высокую степень сжатия и нагрузку. Взаимозаменяемость здесь не предусмотрена.
Как проверить осевой люфт коленчатого вала?
Измерение проводится индикатором часового типа при снятом маховике. Превышение допуска требует замены упорных полуколец или проточки постели.
Что делать при стуке в нижней части двигателя?
Стук может указывать на износ шатунных или коренных вкладышей, а также на осевой люфт. Диагностика начинается с замера давления масла и прослушивания двигателя на разных режимах. Замена вкладышей без проверки шеек коленчатого вала недопустима.
Кривошипно-шатунный механизм Volvo — подбор запчастей и итоги
Кривошипно-шатунный механизм Volvo — пример инженерного подхода, где надежность заложена в конструкцию. Кованый коленчатый вал с индукционной закалкой, разрывная технология шатунов, унификация деталей внутри семейства Drive-E снижают вероятность отказа при правильном обслуживании. При подборе деталей важно ориентироваться на каталожные номера и учитывать, что крышка шатуна не взаимозаменяема. Если вы ищете оригинальные или контрактные компоненты для Volvo, в каталоге https://volluxparts.ru доступны позиции с проверкой по VIN и доставкой. Сверяйте артикулы и состояние деталей перед заказом.
