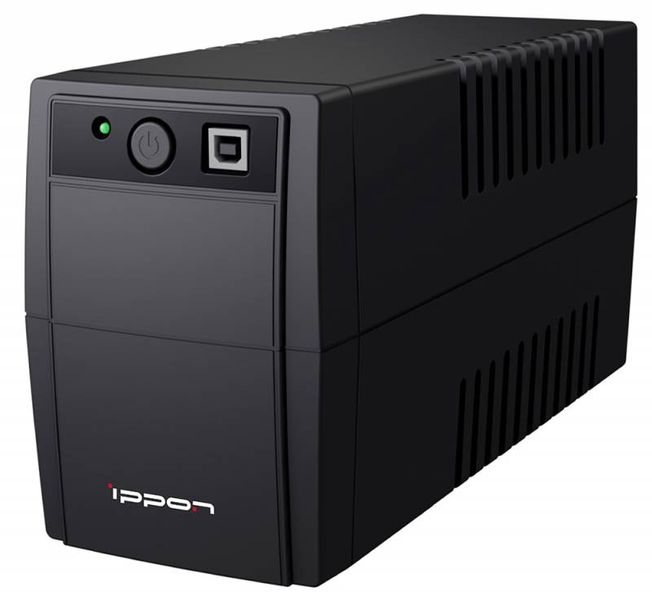

Источник бесперебойного питания — это устройство, о котором вспоминают обычно только тогда, когда пропадает электричество. Но именно оно спасает компьютеры, серверы, системы видеонаблюдения и даже отопительное оборудование от аварийного отключения. Перед тем как ИБП купить, многие пользователи задаются вопросом: а что же находится внутри такого устройства и почему оно может поддерживать работу техники даже без электросети?
Внутри источника бесперебойного питания скрывается целый набор электронных модулей: аккумуляторы, силовые преобразователи, система фильтрации и интеллектуальный контроллер. Эти компоненты работают как единый механизм, который мгновенно реагирует на перебои в сети и обеспечивает стабильное питание подключенной техники.
В этой статье подробно разберем устройство ИБП, его основные узлы и принцип работы. Также посмотрим, как разные компоненты влияют на надежность оборудования и почему качество внутренней схемы играет решающую роль.
Основной принцип работы источника бесперебойного питания
Чтобы понять, что находится внутри ИБП, сначала важно разобраться с его задачей. Главная функция устройства — обеспечить питание оборудования в случае исчезновения или сильных скачков напряжения.
Работа ИБП строится по следующему принципу:
- Электричество из сети поступает в устройство.
- Часть энергии используется для питания подключенной техники.
- Остальная энергия заряжает аккумуляторы.
- При отключении электричества система автоматически переключается на питание от батареи.
В большинстве современных моделей время переключения составляет всего несколько миллисекунд. Для компьютера или сервера такой переход остается практически незаметным.
Типичный ИБП состоит из нескольких ключевых блоков:
- аккумуляторной батареи
- выпрямителя
- инвертора
- фильтров и стабилизаторов
- системы управления
Каждый из этих элементов выполняет свою задачу, и от качества каждого зависит надежность всей системы.
Аккумуляторные батареи — сердце любого ИБП
Если разобрать любой источник бесперебойного питания, первое, что бросается в глаза — это аккумуляторы. Именно они обеспечивают запас энергии на случай отключения электричества.
Чаще всего используются герметичные свинцово-кислотные батареи. Они получили распространение благодаря надежности и относительно невысокой стоимости.
Типичные характеристики аккумуляторов в бытовых ИБП:
- напряжение одной батареи — 12 В
- емкость — от 5 до 9 А·ч
- срок службы — 3–5 лет
В более мощных системах применяются батарейные блоки из нескольких элементов.
Существует несколько видов аккумуляторов, которые используются в ИБП:
- AGM (Absorbent Glass Mat) — самый распространенный вариант
- GEL — более устойчивы к глубоким разрядам
- Литий-ионные — используются в современных компактных моделях
Например, небольшой ИБП для домашнего компьютера может содержать одну батарею на 7 А·ч. А серверный ИБП способен иметь целый батарейный шкаф с десятками аккумуляторов.
Интересный факт: в дата-центрах батареи могут занимать целые помещения и обеспечивать питание серверов в течение 10–15 минут — этого достаточно для запуска дизель-генераторов.
Выпрямитель: преобразование переменного тока
Следующий важный элемент внутри ИБП — выпрямитель. Его задача — преобразовать переменный ток из электросети в постоянный.
Почему это необходимо?
Дело в том, что аккумуляторы могут заряжаться только постоянным током. Поэтому входное напряжение сначала проходит через выпрямительный блок.
Выпрямитель выполняет сразу несколько функций:
- преобразует переменное напряжение в постоянное
- стабилизирует параметры сети
- обеспечивает заряд аккумуляторов
- защищает батареи от перегрузки
В современных моделях используются высокоэффективные импульсные выпрямители. Они отличаются высокой точностью регулировки и минимальными потерями энергии.
В некоторых продвинутых ИБП применяется технология Power Factor Correction (PFC), которая улучшает коэффициент мощности и снижает нагрузку на электросеть.
Инвертор — создание напряжения для техники
Если выпрямитель преобразует переменный ток в постоянный, то инвертор выполняет обратную задачу.
Инвертор превращает постоянный ток аккумуляторов обратно в переменный ток, который используется для питания устройств.
Этот компонент особенно важен, потому что именно он формирует форму выходного напряжения.
Существует несколько типов выходного сигнала:
- аппроксимированная синусоида
- ступенчатая синусоида
- чистая синусоида
Чистая синусоида считается наиболее качественной формой сигнала. Она необходима для:
- серверного оборудования
- медицинской техники
- газовых котлов
- аудиосистем
Инвертор должен работать очень быстро. При отключении электричества он мгновенно начинает подавать питание от аккумуляторов.
В качественных ИБП этот процесс занимает:
- 2–4 миллисекунды — у line-interactive моделей
- 0 миллисекунд — у online-ИБП
Последний тип считается наиболее надежным, поскольку питание всегда проходит через инвертор.
Система фильтрации и стабилизации
Электросеть редко бывает идеально стабильной. В ней постоянно возникают:
- скачки напряжения
- высокочастотные помехи
- короткие провалы напряжения
Поэтому внутри ИБП устанавливаются фильтры и стабилизаторы.
Эти компоненты выполняют несколько задач:
- подавляют электромагнитные помехи
- сглаживают скачки напряжения
- защищают подключенную технику
Часто используется комбинация нескольких элементов:
- варисторы
- дроссели
- конденсаторы
- трансформаторы
Например, варистор способен мгновенно поглотить резкий скачок напряжения, который может возникнуть при ударе молнии или включении мощного оборудования.
Фильтры особенно важны для чувствительной электроники — сетевых устройств, аудиоаппаратуры и серверов.
Контроллер и система управления
Современный ИБП — это не просто набор электронных компонентов. Внутри устройства работает микропроцессорная система управления.
Контроллер выполняет сразу несколько задач:
- следит за состоянием батарей
- контролирует температуру
- управляет зарядом аккумуляторов
- переключает режимы работы
Кроме того, он обеспечивает взаимодействие с пользователем.
Через систему управления доступны функции:
- автоматическое отключение компьютера
- диагностика батарей
- журнал событий
- удаленный мониторинг
Многие модели имеют интерфейсы:
- USB
- RS-232
- Ethernet
Это позволяет подключать ИБП к серверу и отслеживать его состояние через программное обеспечение.
В дата-центрах администраторы могут контролировать десятки устройств через единый интерфейс.
Дополнительные компоненты внутри ИБП
Помимо основных элементов, внутри источника бесперебойного питания присутствуют и другие важные детали.
К ним относятся:
- охлаждающие вентиляторы
- датчики температуры
- предохранители
- реле переключения
Вентиляторы особенно важны в мощных моделях. При работе инвертора выделяется тепло, и без охлаждения электроника может перегреться.
Также в устройствах устанавливаются защитные элементы:
- автоматические предохранители
- электронные системы защиты от перегрузки
- защита от короткого замыкания
Все эти механизмы делают эксплуатацию ИБП безопасной и надежной.
Как разные типы ИБП отличаются по внутреннему устройству
Не все источники бесперебойного питания одинаковы. Их конструкция зависит от типа устройства.
Существует три основных категории:
1. Off-line (резервные)
Самые простые и недорогие модели.
Особенности конструкции:
- простая схема
- минимальное количество компонентов
- переключение на батарею при отключении сети
Такие устройства обычно используются для домашних компьютеров.
2. Line-interactive
Более продвинутые модели.
Их отличительные особенности:
- встроенный стабилизатор напряжения
- более сложная система управления
- более быстрое переключение на батарею
Они часто используются для офисной техники и сетевого оборудования.
3. Online-ИБП
Это самый надежный тип источников бесперебойного питания.
Особенности:
- двойное преобразование энергии
- питание всегда проходит через инвертор
- идеальная синусоида на выходе
Такие системы применяются в:
- дата-центрах
- медицинских учреждениях
- телекоммуникациях
Их внутреннее устройство значительно сложнее, но и уровень защиты техники гораздо выше.
Почему важно понимать устройство ИБП
Многие пользователи выбирают источник бесперебойного питания только по мощности. Но внутреннее устройство не менее важно.
От компонентов зависит:
- надежность оборудования
- срок службы аккумуляторов
- качество выходного напряжения
Например, дешевые модели могут использовать слабые батареи и простые инверторы. В результате они быстрее выходят из строя и хуже защищают технику.
Поэтому при выборе ИБП стоит обращать внимание на:
- тип устройства
- качество батарей
- форму выходного сигнала
- наличие защиты и мониторинга
Итог
Источник бесперебойного питания — это сложное электронное устройство, в котором каждый компонент выполняет важную функцию. Аккумуляторы хранят энергию, выпрямитель преобразует напряжение, инвертор формирует сигнал для техники, а контроллер управляет всей системой.
Именно благодаря этой комбинации элементов ИБП способен мгновенно реагировать на проблемы в электросети и защищать оборудование от отключений и скачков напряжения.
Понимание того, что находится внутри устройства, помогает не только лучше разобраться в его работе, но и сделать более грамотный выбор при покупке. Ведь надежность всей системы зависит от качества ее внутренних компонентов.
